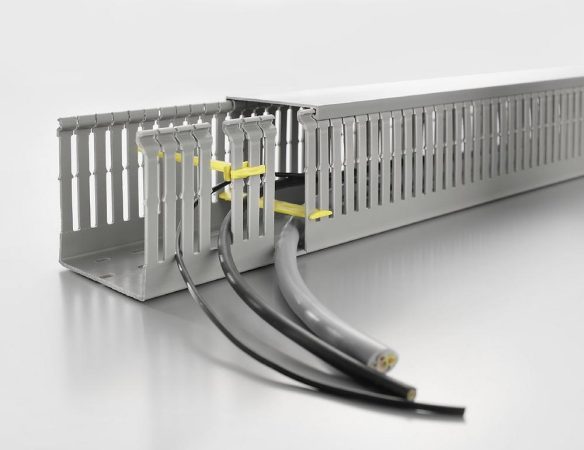

Weidmüller Verdrahtungskanäle

  •  Stabile Verdrahtungskanäle ohne Torsion in gleichbleibender Qualität.
  •  Praktische Drahthaltenasen zur Fixierung bereits installierter Leiter.
  •  Maßgenaue Bodenlochungen nach DIN EN 50085-2-3.
  •  Cleverer Verschlussmechanismus für einfaches Aufrasten und sicheren Sitz des Deckels

Gemäß dem Motto: „Alles aus einer Hand“ offeriert Weidmüller ein umfangreiches Produktportfolio für die Schaltschrankinfrastruktur, das jetzt um stabile Verdrah­tungskanäle ohne Torsion ergänzt wurde.

Dank schmaler Bauweise und innovativer Anschlusstechniken nutzen Reihenklemmen von Weidmüller den Platz im Schaltschrank bis zum letzten Millimeter aus. Entsprechend umfangreich wird die Verdrahtung. Damit sie sich einfach, sicher und übersichtlich verlegen lässt, hat Weidmüller auch Verdrahtungskanäle im Programm. Eine geordnete, geschützte Leitungsführung ist schließlich die Basis für schnelle Installation und Wartung sowie für einen sicheren Betrieb. Weidmüller Verdrahtungskanäle ermöglichen ein einfaches Befüllen. Das hochwertige Material mit seinen glatten, gratfreien Kanten schont den Außenmantel der Leitungen und vermeidet schmerzhafte Verletzungen an Händen und Fingern während der Installation. Durch das einfache Herausbrechen von Stegen und Wandsegmenten an Sollbruchstellen können weitere Kanäle und Leitungen an beliebig vielen Stellen hinzugeleitet oder abgezweigt werden.

Weidmüller Verdrahtungskanäle überzeugen in allen Varianten – ob metrisch oder DIN, ob in Standard-PVC oder bis hin zu technischen Hochleistungskunststoffen als Blend von PPE für Betriebstemperaturen bis 120° C. Praktische Drahthaltenasen zur Fixierung bereits installierter Leiter verhindern ein Herausfallen einzelner Adern während der Installation. Auch vertikal verlaufende Leitungen bleiben sicher befestigt. Das spart wertvolle Arbeitszeit und senkt die Installationskosten. Maßgenaue Bodenlochungen nach DIN EN 50085-2-3 erleichtern die präzise Installation. Der clevere Verschlussmechanismus erlaubt ein einfaches Aufrasten und sorgt für sicheren Halt des Deckels.

Das Portfolio lässt keine Wünsche offen. Allein von den Standard-Kanälen in 2000 mm Länge sind eine Vielzahl an Varianten erhältlich: Kombinationen von Schlitzbreite 4 mm / Fingerbreite 6 mm und Schlitzbreite 8 mm / Fingerbreite 12 mm sowie Schlitzbreite 5 mm / Fingerbreite 7,5 mm sind in den unterschiedlichsten Pro­filen – metrisch und DIN – verfügbar. Das Spektrum reicht von 25 mm Höhe und 25 mm Breite bis 150 mm Höhe und 100 mm Breite. Auch Varianten aus halogen­freiem Material sind erhältlich. Je nach Ausführung kann ein Einsatz in verschiede­nen Tempera­turbereichen erfolgen. Brennbarkeitsklasse V-0 (UL94): PC-Aus-führung -25° C bis 105° C, PPE-Ausführung -25° C bis 120° C. Brennbarkeits­klasse V-2 (UL 94): PVC-Ausführung -5° C bis 60° C. Dazu kommen Sonder­ausfüh­rungen mit Bodenkanal oder Eckkanal. Beide sind ebenfalls in unter­schiedli­chen Schlitz- und Fingerbreiten sowie verschiedenen Profilmaßen im Ange­bot.

Wenn eine rechtwinklige Verlegung nicht möglich ist, kann der Anwender auf flexible, 500 mm lange Kanäle zurückgreifen, die eine sichere Kabelführung in Radien erlauben. Erhältlich sind diese mit einer Schlitzbreite von 5 mm und einer Fingerbreite von 7,5 mm in quadratischen Profilen von 12,5 mm bis 40 mm Seitenlänge. So lässt sich auch in kniffligen Fällen eine übersichtliche und sichere Verdrahtung mit einzelnen Adern realisieren.

Das Portfolio wird abgerundet durch Zubehör wie separate Deckel, Halter und Tren­ner in verschiedenen Ausführungen. Last but not least sind auch Kabelschutz­schläuche erhältlich, ausgeführt als Spirale oder aus Gewebe in Längen von 6 m bis 50 m. Dazu gibt es natürlich auch passende Werkzeuge, mit denen sich die Schläu­che für eine einfache Befüllung zuverlässig und komfortabel offenhalten lassen. Das spart Zeit und schont die Finger. Mit diesem durchdachten Spektrum ermöglicht Weidmüller eine perfekte Verdrahtung, nicht nur an, sondern auch zwischen den Klemmen.

Weidmüller – elektrische Verbindung, Übertragung und Wandlung von Energie, Signalen und Daten im industriellen Umfeld. – Let’s connect.

Zusätzliche Informationen: www.weidmueller.com
