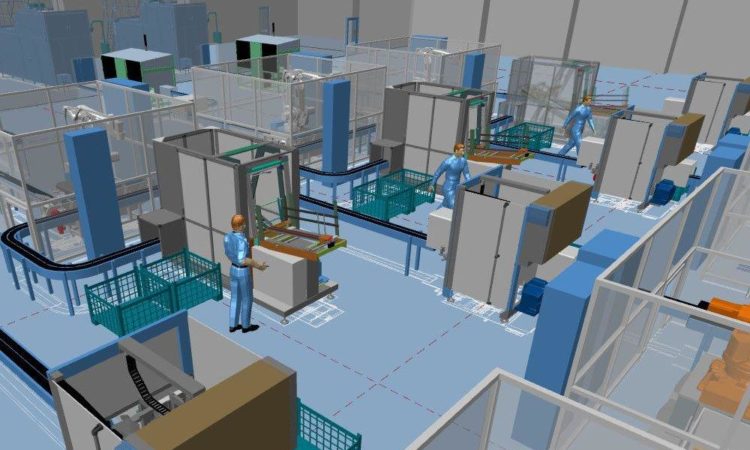

Professionelle Planung einer Maschinenaufstellung in 3D

Die Aufgaben eines Maschinenbau-Ingenieurs sind überaus vielfältig und konzentrieren sich nicht nur auf den reinen Bau bzw. Konstruktion einer Maschine. In vielen Fällen geht es darum, herkömmliche Technologien in eine bestehende Anlage zu integrieren.

Keine Aufstellungsplanung im 3D CAD möglich

Die 3D-Konstruktion von Maschinen, Förderern und Handling-Systemen ist mittlerweile zum Alltag geworden und wird nahezu von jedem Unternehmen in einer 3D CAD Software (z.B. Creo Parametric von PTC) vorgenommen. Diese Systeme konzentrieren sich natürlich auf die Detailplanung einer Maschine oder eines bestimmten Bauteils und das bis auf die letzte Schraube hin.Das bläht die Datenmenge natürlich auf, was auch kein Problem ist, solange man auf der Ebene einer einzelnen Maschine bleibt. Doch irgendwann muss diese auch mal aufgestellt werden oder gar eine komplette Förderstraße geplant werden. Hier wird dann die einzelne Schraube zum Problem, denn für die Datenmengen, die bei der Planung einer kompletten Produktionsstraße entstehen, sind die üblichen 3D CAD Systeme nicht ausgelegt. Hierbei wird dann typischerweise wieder auf die bewährten 2D-Layouts zurückgegriffen, da diese keine Performanceprobleme mit sich bringen.

3D-Layout System als Lösung

Heutzutage sind die Anbieter von Fabrikplanungssystemen einen Schritt weiter und bieten die Möglichkeit, die Maschinen aus der 3D-Konstruktion zu importieren und diese zu einer ganzheitlichen Planung zu verbinden. Dabei wird es dem Ingenieur selbst überlassen, ob er auf Basis eines 2D- oder 3D-Layouts plant. Das Ergebnis bleibt immer das gleiche: Eine umfassende 3D-Planung, aus der sich alle nötigen 2D-Ableitungen, Stücklisten oder Videos für die Präsentation ableiten lassen. Dabei bringen die Systeme alle Werkzeuge und Mechanismen mit, die eine performante Planung sehr großer Fabriken oder Produktionsstraßen ermöglichen.

Unterstützung der gewohnten Arbeitsweise

Vielen Planern fällt der Umstieg von der 2D-Layoutplanung auf eine vollwertige 3D-Planung zunächst schwer. Oft ist diese auch etwas schneller. Aus diesem Grund bieten einige 3D-Layout Systeme auch die Unterstützung der 2D-basierten Planung. Das bedeutet der Planer kann auf seine gewohnte Weise in 2D das Layout planen. Die Symbole von den Maschinen oder Förderern werden für ihn dabei automatisch auf Basis der 3D-Katalogkomponenten erzeugt. Auch die 3D-Planung wird immer mit automatisch erzeugt, weswegen am Ende immer noch die Daten für eine vollwertige Auswertung und Visualisierung zur Verfügung stehen.

Welches System für die Maschinenaufstellung in 3D?

Ein System, dass die Module für die Layout-Planung sowie die Fördertechnik in einem System vereint ist beispielsweise MPDS4. Die Module Factory Layout und Mechanical Handling bieten alle Möglichkeiten, um eine 3D-Aufstellungplanung in kürzester Zeit durchzuführen. Dabei bietet das System auch die Möglichkeit mitgelieferte Kataloge zu nutzen und auch eigene anzulegen. Eine Testversion und Video Tutorials stehen zur Verfügung und erleichtern den Einstieg in die Software. Auch unterstützt der Hersteller Unternehmen beim Einstieg in die Software mit kostenlosem Online-Support. Fakt ist, dass man mit einem 3D-Layout System eine hoch performante 3D-Planung sehr großer Fabriken oder Produktionsstraßen inklusive aller nötigen 2D-Ableitungen erstellen kann.

>> Webcast-Aufzeichnung: Maschinenaufstellung in 3D

Über die CAD Schroer GmbH

CAD Schroer ist ein global agierender Entwickler und Anbieter von Engineering-Lösungen. Seit über 30 Jahren betreut CAD Schroer Kunden aus den Bereichen des Maschinen- und Anlagenbaus, der Automobil- und Zulieferindustrie sowie die öffentlichen Versorgungsunternehmen der Energie- und Wasserwirtschaft. Mit mehreren Außenstellen und Tochterunternehmen in Europa und in den USA präsentiert sich das Unternehmen heute stärker und zeitgemäßer denn je.

Die Produktpalette von CAD Schroer umfasst Lösungen aus dem Bereich Konstruktion, Anlagenbau, Fabrikplanung und Datenmanagement. Unternehmen in 39 Ländern vertrauen auf MEDUSA®, MPDS™, M4 ISO und M4 P&ID FX, um sich effizient und flexibel in einer integrierten Konstruktionsumgebung zwischen allen Phasen der Produkt- oder Anlagenentwicklung zu bewegen.

Im Produkt- und Dienstleistungsportfolio von CAD Schroer befinden sich zudem Lösungen für die erweiterte (AR) und virtuelle (VR) Realität. Dabei erarbeitet CAD Schroer gemeinsam mit seinen Kunden immersive Augmented und Virtual Reality (AR & VR) Lösungen basierend auf vorhandenen 3D CAD-Daten. Das Ergebnis sind immersive AR- und VR-Apps, mit denen sich die Produkte in einer beeindruckenden Weise präsentieren lassen. CAD Schroer Apps werden auch für Workshops und Teambesprechungen während der Planung eingesetzt, um die Planungsdaten in virtuellen Besprechungsräumen im Detail zu betrachten. Die Wartung nutzt AR/VR-Apps, die den Service erleichtern und damit die Produktivität steigern.

Darüber hinaus werden Kunden durch Serviceleistungen wie Consulting, Schulung, Wartung und technischen Support bei der Erreichung ihrer Ziele unterstützt. Dies und eine individuelle Kundenpflege sorgen für höhere Wettbewerbsfähigkeit, geringere Kosten und für bessere Qualität.

CAD Schroer ist zusätzlich ein autorisierter PTC-Partner in den Bereichen Entwicklung, Schulung, Service und Vertrieb. Durch seine kompetenten und erfahrenen Mitarbeiter bietet der Software-Entwickler einen hohen Mehrwert für die komplette Bandbreite an Lösungen und Dienstleistungen im PTC-Produktumfeld.
