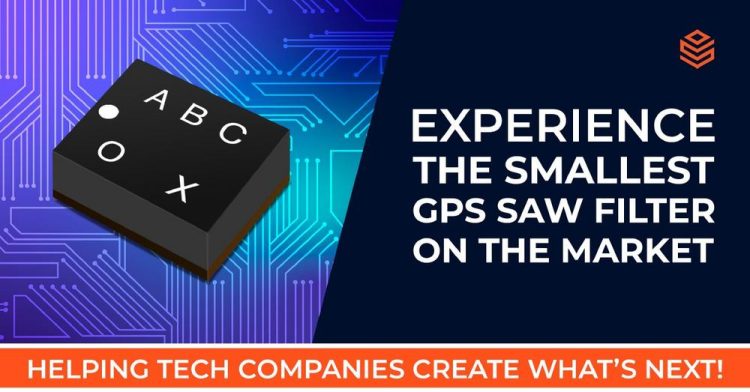

Kleinster Miniatur-SAW-Filter am Markt für GPS/GNSS-Applikationen

CompoTEK samt Partner Suntsu präsentieren der Fachwelt eine Reihe von GPS/GNSS-SAW-Filtern im extrem kleinen Gehäuse von lediglich 1,1mm x 0,9mm x 0,5mm – das derzeit kleinste erhältliche Design. Zur scharfen Bandbegrenzung ist der Einsatz von akustischen Oberflächenwellenfiltern (SAW- bzw. AOFW-Filter) bei Nutzung von GPS/GNSS-Receivern in Lokalisierungs-Applikationen unumgänglich. Jedoch sind kleinere Gehäusegrößen mit einer gleichzeitig geringen Einfügedämpfung nur schwierig am Markt zu finden. Mit der Einführung dieses Ultra-Miniatur-GNSS-SAW-Filters geht CompoTEKs neuer Partner diese beiden zentralen Herausforderungen direkt an.

Die neuen Suntsu SAW-HF-Filter-Modelle in ihrer kleinen SMD-Gehäusegröße bieten geringe Einfügedämpfungen laut folgender Tabelle.

Frequenzbereich in MHz     Einfügedämpfung in dB(typ.)     VSWR in/out(typ.)

    1559,10-1563,10                          1,2                                  1,1

    1574,42-1576,42                          0,9                                  1,2

    1597,55-1605,89                          1,3                                  1,3

Die Dämpfung erreicht typische Werte von beispielsweise 45dB im Bereich 2400-2570MHz. Die maximale Eingangsleistung beträgt 15dBm. Ein- und Ausgang haben jeweils 50Ω Impedanz.

Die wesentlichen Merkmale umfassen:

  • Verlustarme RF-SAW-Filter im SMD-Gehäuse
  • Ultraminiaturgröße von 1,1mm x 0,9mm x 0,5mm
  • Niedrige Einfügedämpfung
  • Für verschiedene GNSS-Bänder bzw. Standards verfügbar (GPS, COMPASS, GLONASS)
  • 50Ω Impedanz
  • Arbeitstemperaturbereich -30..+85°C

Lesen Sie hier im Datenblatt weiter.

Überzeugt? Ihr CompoTEK-Team berät Sie gerne, auch zu allen weiteren Produkten von Suntsu Electronics.

Schreiben Sie uns!
