Offener Sicherungshalter für THR

Der SCHURTER OGN-Sicherungshalter ist ein über Jahrzehnte bewährtes Produkt, welches stetig verbessert und um neue Varianten erweitert wurde. Angefangen hat es mit einer THT-Variante (Through-Hole Technology), auf diese folgte eine für SMT (Surface-Mounting Technology). Nun bringt SCHURTER eine dritte Option, welche auch noch die letzte Lücke schliesst: THR (Through-Hole Reflow).

Hochintegrierte elektronische Schaltungen werden fast ausschliesslich mit SMT-Bauteilen bestückt und im Reflow-Ofen verlötet. Oftmals ist es aber dennoch notwendig, THT-Bauteile mit auf die Leiterplatte zu packen. Das hat einen entscheidenden Nachteil: THT-Bauteile wollen anders verlötet werden. Ein zweiter Lötvorgang wird nötig.

Die Lösung: THR

Faktisch handelt es sich bei THR-Bauteilen um Durchsteck-Bauteile. Dabei werden diese speziell für die automatisierte Bestückung und hohe thermische Belastung im Reflow-Ofen konstruiert. Während des Bestückungsprozesses wird zuerst eine Paste in die Durchkontaktierungen für die THT-Pins gedruckt, anschliessend wird das Bauteil durch die Lötpaste hindurchgesteckt. Beim Aufschmelzen der Paste im Reflow-Ofen zieht sich das flüssige Lot auf Grund der Benetzungs- und Kapillarkräfte in die Durchkontaktierung zurück und bildet die Lötstelle aus.

OGN: der Klassiker

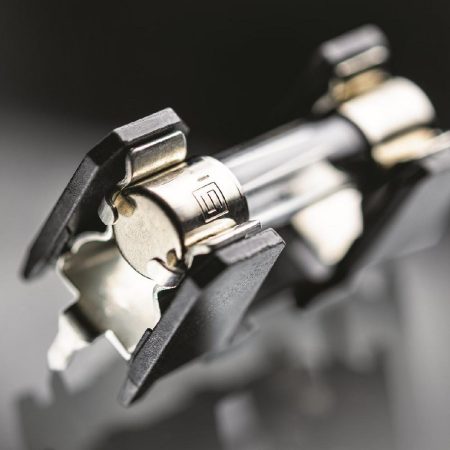

Der offene Sicherungshalter OGN ist ausgelegt für 5×20-Sicherungen verschiedenster Art. Er erfüllt selbstverständlich die verschärften Regeln der Glühdrahtbeständigkeit gemäss IEC 60335-1. Auf Wunsch lässt er sich mittels einer optional erhältlichen Haube in einen geschlossenen Sicherungshalter verwandeln.

Vorbestückte Varianten folgen

In naher Zukunft wird SCHURTER den OGN für THR mit vorbestückter 5×20-Sicherung in Blister Verpackung (Tape & Reel) anbieten. Dies ganz nach Kundenwunsch zur vollautomatisierten PCB-Bestückung. So wie SCHURTER das bereits heute beim OGN für SMT tut.

Alleinstellungsmerkmale

  • Geeignet für vollautomatische PCB-Bestückung
  • Reflow-beständig
  • Voll rückwärtskompatibel mit OGN für THT
  • Verfügbar in Blister-Verpackung (Tape & Reel)

Internet

Datenblatt OGN [1]
