Sperrwandler MP6006 von MPS

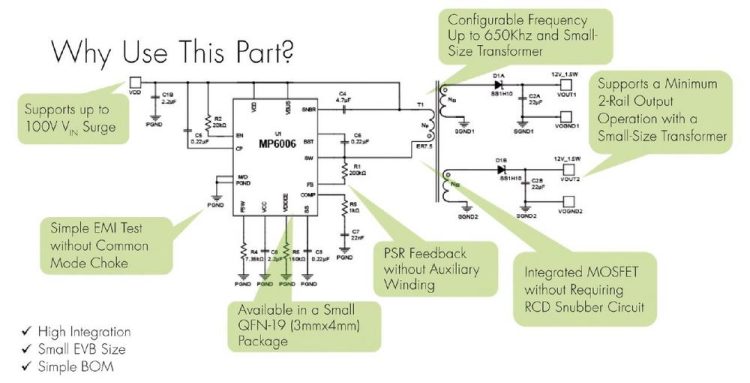

Der MP6006 von MPS ist ein hocheffizienter Sperrwandler mit Active Clamp und einem großen Eingangsspannungsbereich. Der Wandler ist speziell für eine extrem kleine primärseitige Sperrwandlertopologie (Primary-Side Regulation/PSR) ausgelegt. Er kann auch auf eine Flyback-Topologie mit sekundärseitiger Regelung (SSR) eingestellt werden. Im PSR-Flyback-Modus wird die Ausgangsspannung (VOUT) am SW-Pin und nicht an der Hilfswicklung abgetastet, was das Design des Transformators vereinfacht. Der MP6006 integriert zwei MOSFETs mit einer Active-Clamp-Flyback-Topologie. Er erspart herkömmliche RCD-Clamp-Schaltungen und bietet so eine einfache Stückliste mit wenigen Bauelementen für eine isolierte Leistungslösung. Die kompakte, Active-Clamp-Power-Loop arbeitet mit der Frequenz-Dither-Funktion zusammen und bietet eine sehr gute EMI-Leistung. Der MP6006 bietet umfassende Schutzfunktionen wie Überlastschutz, (OLP) Überspannungsschutz (OVP) und Übertemperaturschutz. (OTP) Der Arbeitsspannungsbereich erstreckt sich von 4,5 V bis 60 V. die maximal konfigurierbare Frequenz liegt bei 650 kHz. Der Sperrwandler MP6006 ist einem QFN-19-Gehäuse mit den Maßen 3 mm x 4 mm erhältlich.

Anwendungen sind in isolierten Leistungsmodulen und Vorschaltgeräten, in IGBT/SiCFET-Gate-Antrieben, in isolierten Feldtransmitter und Feldaktuatoren, in Motorantriebssystemen, Stromnetzen und in der Gebäudeautomatisierung bzw. HVAC-Systeme.
