Zukunft von Anfang an mit den neuen ComfortLine Schrankserien von ABB

In der modernen Hausinstallation sind smarte Schranklösungen gefragt, die eine reibungslose Montage und Installation gewährleisten und heute schon für zukünftige Anforderungen vorbereitet sind. Die neuen ComfortLine Compact Kleinverteiler und ComfortLine Zähler- und Wandschränke von ABB erfüllen die zentralen Anforderungen, die heute an moderne Energie-Verteilersysteme und intelligente Smart-Home-Lösungen gestellt werden, mit einem einzigartig breiten Portfolio. Die neuen Produkte verfügen über praktische, gemeinsame Ausstattungsmerkmale für flexible, bequeme und enorm beschleunigte Elektroinstallation.

Die neuen Schränke der ComfortLine-Reihe verfügen über deutlich mehr Platz im Bereich der Leitungseinführung, sodass 50 % größere Flansche als bisher verwendet werden können. Darüber hinaus sorgen sie mit der derzeit größten Anzahl von Leitungseinführungen auf dem Markt für noch mehr Flexibilität und Komfort bei Montage und Verdrahtung. Alle Flanschöffnungen – egal, ob oben, unten oder seitlich am Schrank – sind gleich groß..

Völlig neu ist das von ABB entwickelte innovative Quick-Mounting-System (QMS), mit dessen Hilfe ganze Einbaufelder schnell und komfortabel eingerastet und anschließend sicher verschraubt werden können. Die QMS-Technik spart Zeit beim Einbau, sorgt für mehr Sicherheit und macht die Vormontage wesentlich kraftsparender und damit komfortabler.

Die neuen Schrankserien von ABB verfügen oben, unten und im seitlichen Berührungsschutz über horizontale und vertikale Verdrahtungskanäle im Bereich der Leitungseinführungen. Damit steht mehr Platz bei der Verdrahtung zur Verfügung, insbesondere wenn zusätzliche Daten- und Spannungsversorgungsleitungen für Smart Metering oder intelligente Messsysteme verlegt werden müssen. Der vertikale Verdrahtungskanal ermöglicht den mühelosen Zugang vom netzseitigen Anschlussraum in den anlagenseitigen Anschlussraum. Die Einspeisung erfolgt dabei einfach über den selektiven Hauptsicherungsauto-maten S750 von ABB.

Die serienmäßige 3-Punkt-Verriegelung mithilfe eines robusten Stangenverschlusses gewährleistet ein festes Verschließen auch im oberen und unteren Türenbereich und ermöglicht dadurch die standardmäßig hohe Schutzart IP44 der Schränke. Diese hohe Schutzklasse stellt den Schutz der Betriebsmittel auch unter raueren Einsatzbedingungen sicher und erlaubt die vielseitige Verwendung die neuen Schrankserien. Für einen zusätzlich erweiterten Einsatzbereich stehen darüber hinaus ComfortLine Zählerschränke in Schutzart IP54 zur Verfügung.

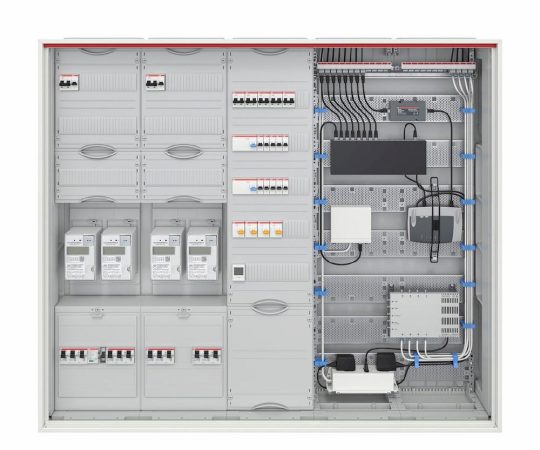

Darüber hinaus sind die beiden neuen Schrankserien von ABB jeweils mit stabilen Rückwänden aus Stahlblech für hohe Widerstandsfähigkeit ausgestattet. Leitungseinführungsmöglichkeiten bieten hier zusätzliche Möglichkeiten bei der Verdrahtung. Auch im Innenausbau bieten die beiden neuen ComfortLine-Serien mehr Flexibilität. So erlauben die beiden Befestigungstiefen für Felder die Nutzung der vorderen Ebene für Verteilerfelder während die hintere Befestigungsebene für Zähler- und Mediafelder genutzt werden kann. Der großzügige Verdrahtungsraum bei den Verteilerfeldern erleichtert dabei die Verdrahtung der Betriebsmittel und die einfache Installation neuester Technologien wie beispielsweise intelligenter Messsysteme oder Smart Home Anwendungen.

Die Türscharniere der neuen Schrankserien von ABB lassen sich für die schnelle und einfache Türmontage werkzeuglos justieren. Ein werkzeugloser Tiefenniveauausgleich erlaubt die lotgerechte Befestigung der Schränke selbst an schiefen Wänden. Frei zugängliche Befestigungsbereiche unterstützen dabei die rasche Montage der neuen ComfortLine-Schränke.
